Unsere Schraubverbinder für mehrdrahtige und massive Aluminium- und Kupferkabel können im Bereich der Nieder- und Mittelspannung (bis 36 kV) eingesetzt werden. Das Programm umfasst 10–630 mm² runde Kabel und 16–240 mm² sektorenförmige Kabel.
Die korrekte Verbindung zwischen Leiter und Schraubverbinder ist gegeben, wenn die Stoßverbinderschrauben oder die Kabelschuhe das vorbestimmte Drehmoment erreichen. Das Anziehen der Schraube erfolgt über eine Gewindemutter. Das richtige Drehmoment ist über den Abrisspunkt der innovativen, umkehrbaren Schraube vorgegeben.

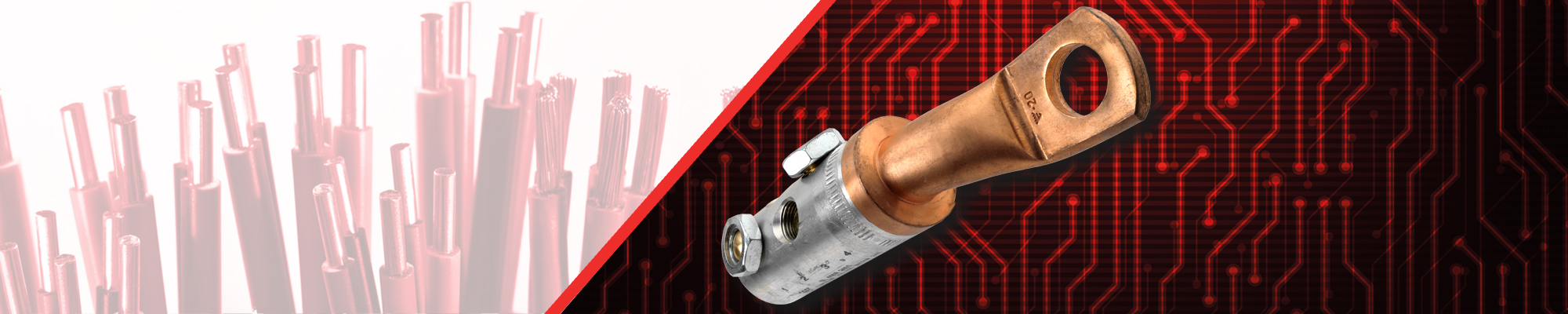

Die Stoßverbinder und Kabelschuhe sind aus Aluminium und die mitgelieferten Schrauben aus Messing hergestellt, um die Reibung zu reduzieren und die Montage zu erleichtern. Der Kabelschuhflansch besteht aus Kupfer. Der Stoßverbinder hat eine Zwischenwand, um die Verbindung von einem ölgefüllten Kabel mit einem PEX-Kabel zu ermöglichen.
Die Schraubverbinder erfüllen die Anforderungen von IEC 61238-1:2003. Sie werden in einer geschlossenen Kunststoffverpackung mit genauen Montageanweisungen geliefert. Mithilfe der beigefügten Spezialunterlegscheiben können zwei Bolzengrößen für ein Kabelschuh-Anschlussloch verwendet werden.
| Bild | Artikelnr | Name | Lager | Beschreibung | Kaufen |
|---|---|---|---|---|---|
 | 7334-012200 | SL240R185S-12-16 | Lieferzeit ca. 6 Wochen | AL/CU-Schraubkabelschuh 185-240 mm²(120-185 mm²), doppelseitige Abriss-Messingschrauben, 1-36 KV, Schrauben M12 + M16 | |
| 7334-011100 | SL630R-1 | Lieferzeit ca. 6 Wochen | AL/CU_Schraubkabelschuh 500-630 mm² , doppelseitige Abriss-Messingschrauben, 1-36 KV, ohne Bohrung | |
| 7334-010900 | SL400R240S-16 | Lieferzeit ca. 6 Wochen | AL/CU_Schraubkabelschuh 300-400 mm² (240 mm²), doppelseitige Abriss-Messingschrauben, 1-36 KV, Schraube M16 | |
 | 7320-200100 | SC50R50S | Lieferzeit ca. 6 Wochen | AL-Schraubverbinder 10-50 mm² (16-50 mm²), 1 KV, mit Messing-Abreissschrauben, Zwischenwand, Pen als Füllstück beim Spleißen der Cu-Abschirmung | |
 | 7320-011300 | SC240N | Lieferzeit ca. 6 Wochen | AL-Schraubverbinder 95-240 mm² (120-240 mm²), mit Messing-Abreissschrauben, Zwischenwand, Pen als Füllstück beim Spleißen der Cu-Abschirmung, 1 KV | |
| 7334-012100 | SL150R95S-10-12 | Lieferzeit ca. 6 Wochen | AL/CU-Schraubkabelschuh 95-150 mm² (95 mm²), doppelseitige Abriss-Messingschrauben, 1-36 KV, Schirmleiter 70-95 mm², Schrauben M10 + M12 | |
| 7334-012000 | SL70R70S-10-12 | Lieferzeit ca. 6 Wochen | AL/CU_Schraubkabelschuh 10-70 mm² (25-70 mm²), doppelseitige Abriss-Messingschrauben, 1-36 KV, Schirmleiter 10-57 mm², Schrauben M10 + M12 | |
| 7320-011400 | SC150N | Lieferzeit ca. 6 Wochen | AL-Schraubverbinder 10-50 mm² (16-50 mm²), 1 KV, mit Messing-Abreissschrauben, Zwischenwand, Pen als Füllstück beim Spleißen der Cu-Abschirmung | |
 | 7320-011100 | SC95R95S | Lieferzeit ca. 6 Wochen | AL-Schraubverbinder 50-95 mm² (50-95 mm²), mit Messing-Abreissschrauben, Zwischenwand, Pen als Füllstück beim Spleißen der Cu-Abschirmung, 1-36 KV | |
 | 7320-010600 | SC630R | Lieferzeit ca. 6 Wochen | AL-Schraubverbinder 500-630 mm², mit Messing-Abreissschrauben, Zwischenwand, Pen als Füllstück beim Spleißen der Cu-Abschirmung, 1-36 KV | |
| 7320-010500 | SC400R240S | Lieferzeit ca. 6 Wochen | AL-Schraubverbinder 300-400 mm² (240 mm²), mit Messing-Abreissschrauben, Zwischenwand, Pen als Füllstück beim Spleißen der Cu-Abschirmung, 1-36 KV | |
| 7320-010400 | SC240R185S | Lieferzeit ca. 6 Wochen | AL-Schraubverbinder 185-240 mm² (120-185 mm²), mit Messing-Abreissschrauben, Zwischenwand, Pen als Füllstück beim Spleißen der Cu-Abschirmung, 1-36 KV | |
| 7320-010300 | SC150R95S | Lieferzeit ca. 6 Wochen | AL-Schraubverbinder 95-150 mm² (95-120 mm²), mit Messing-Abreissschrauben, Zwischenwand, Pen als Füllstück beim Spleißen der Cu-Abschirmung, 1-36 KV |
